R03年度 2021年度 材料の力学1 大問1の解説
こんにちは,harukiです。材料の力学の第二回中間試験が明日に迫っていると聞いて,多分はりの曲げの問題が出ると考えたので,したためていた去年度の試験問題の解答解説を急遽加筆して公開することにしました。ほとんど推敲していない故,お見苦しい点が多いと思いますが,何卒ご了承ください。
-----------------------------------------------------------------------------------
こんにちは。2021年度の材料の力学1の問題を解説していきます。間違いなどみつけたらここにコメントで書き込んでくださるとうれしいです。アカウントとか作らないでだれでも書けるようにしてあるので…
この記事は「ん~あんまり材料力学とくいじゃないかも」という人向けに書いたので,わかる人にとってはやや冗長な表現になっているかもしれません,ご留意ください。どんなに時間がなくてもこれはさすがに書いた方がいいかな?と思ったことは赤字で示したので,参考にしてみてください。また,2,3回検算をおこないましたが,完全な正確性は保証しかねますので,そこは宜しくお願いします。
略解
1(1)反力 ,反モーメント
(2)のとき
のとき
(3)
(4)
2.
3.
大問1 はりの曲げ

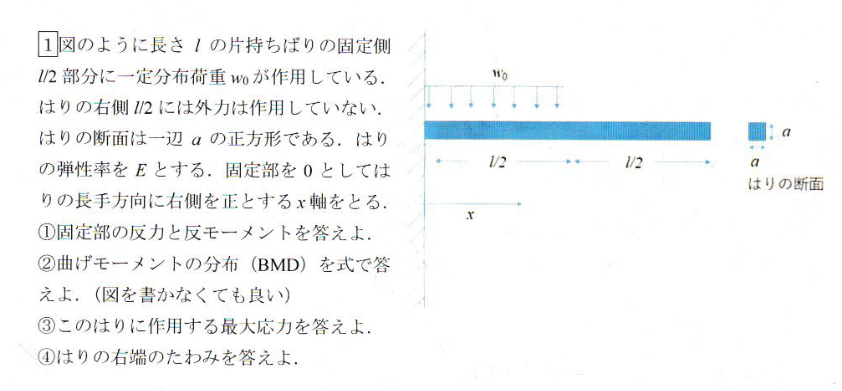

固定支持された片持ちばりに部分的に等分布荷重がかかった問題です。固定端が存在し,かつ等分布荷重が部分的なので,比較的複雑な計算を要し,息切れしない体力と正確な計算力が求められます。誘導が丁寧なのがうれしいです。

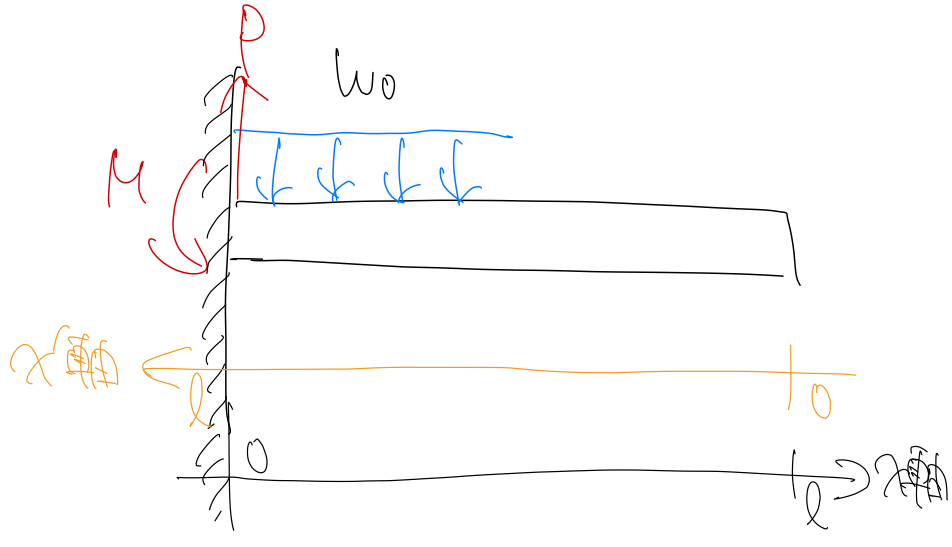

(1)反力と反モーメント
はりに働く力の総和と,任意の点におけるモーメントの総和はになっています。そうでないと,はりはどこかに動いていったり,回転してしまいます。よってはり全体での力のつり合いの式とモーメントのつり合いの式を立てて,連立して解きましょう。未知数が反力と反モーメントの2つなので,これで十分です。
力とモーメントのつり合いの式を,反力を,反モーメントをとおいて立式していきます。力のつり合いの式は反力と等分布荷重による2つの力が釣り合っていることから立てられます。モーメントの方は,反力によるモーメント,等分布荷重によるモーメント,反モーメントの3つがありますが,固定端回りで立式すると反力のモーメントが無視できます。また,等分布荷重によるモーメントの大きさは,固定端から はなれた微小区間 にかかるモーメントをの範囲で寄せ集めると考えるとです。
以上よりつり合いの2式は
力のつり合い
モーメントのつり合い
となり,計算するとが得られます。
(2)BMDの計算
BMDを求めるときは,ある断面から片側だけを見るのが鉄則です。今回は座標にある断面から左側だけを見て計算していきます。また,別解として後程紹介しますが,自由端から座標系を取り直すやり方も存在します。いずれにせよとで場合分けが必要になります。

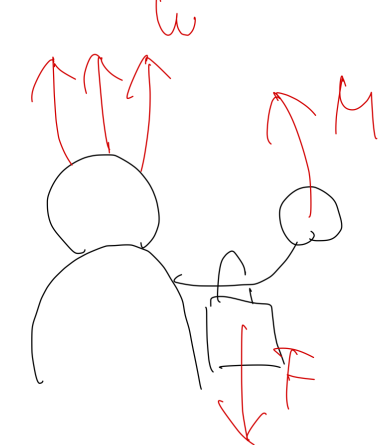

その前に,各物理量に対して正の向きを定めておく必要があります。それぞれの正の向きは一般的に,モーメントは反時計回り,力は下向き,(全然使いませんが)等分布荷重は上向きと決められています。このように設定しておくと,SFDやBMD(あとででてきます)を求める時も混乱せずに済みます。これを一つにまとめたのが以下の図です。
髪の毛が逆立っているように見えることから,僕は勝手に「サイヤ人の買い物」って覚えてました。ぽくないですか。

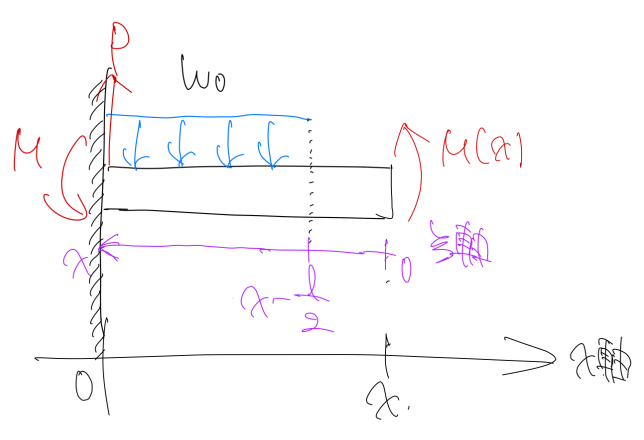

での曲げモーメントをとすると,,固定端の反力によるモーメント,曲げモーメント,また等分布荷重によるモーメントの合計が釣り合っていればよいです。これを式に起こすと,

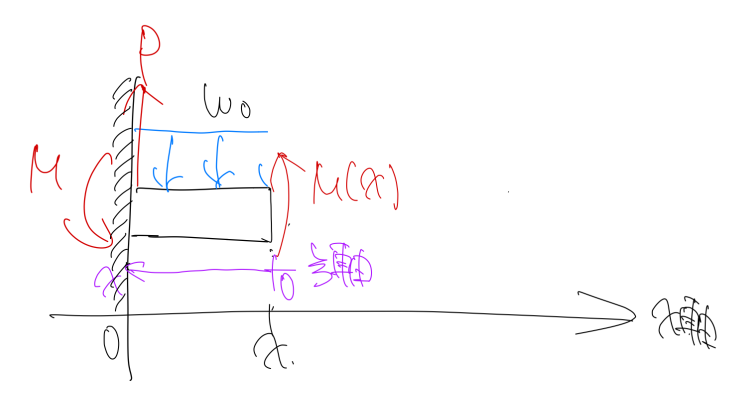

(i)のとき
画像の中のきったねえ「そ」みたいな字はのつもりです,ごめんね
座標から左側でのモーメントのつり合いの式は
となり,
これをについて整理するととなります。
(ii)のとき
座標から左側でのモーメントのつり合いの式は
となり,
これをについて整理するととなります。
以上(i)(ii)をまとめると,
のとき
のとき
となり,これが答えです。

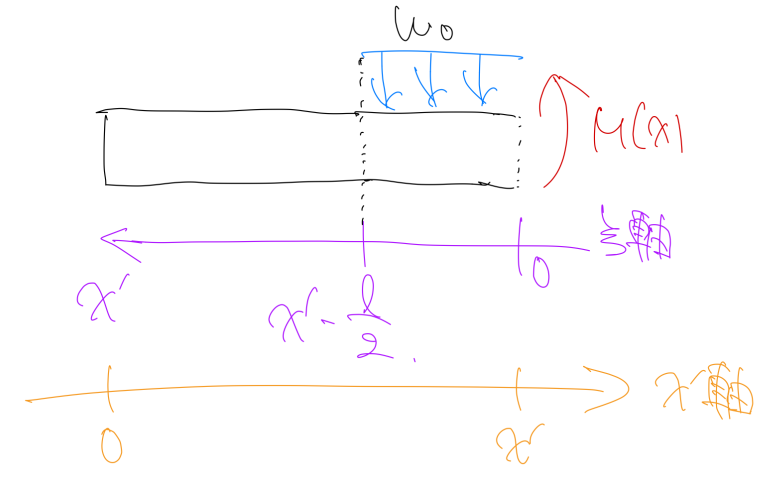

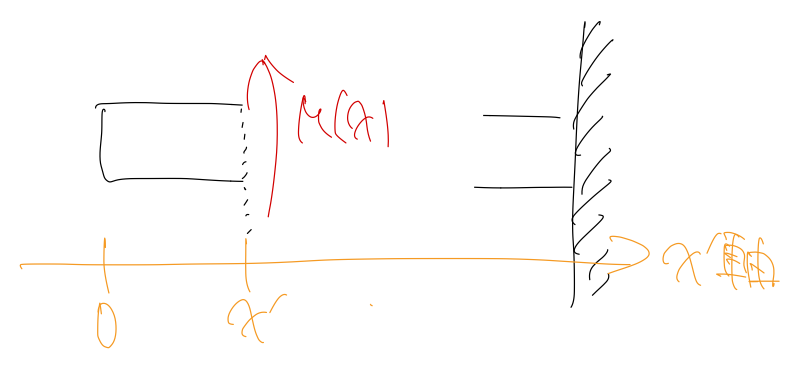

(別解)自由端から新しく座標系をとるとき
以下のように座標系 をとります。
このとき, です。やることは先ほどの座標軸の時と変わりませんが,自由端の側だけをみていればいいので反力と反モーメントを最後まで考慮しなくてよいという大きな利点があります。これにより,と,(かかっている場合は)等分布荷重によるモーメントの2つだけを考慮すればよいので,ふつうにやるよりも格段に楽ができます。
(i)のとき
の他にかかっている力はないので,となります。
(ii)のとき
座標から左側でのモーメントのつり合いの式は
となり,
これを計算してについて整理すると
となります。
ここで を代入すると,
となります。
実はこれは固定端の時の(i)を平方完成したものと同じです。よって,同じ答えを得られました。また,の時の境界条件がやや異なりますが,どちらでもとなるので問題ないです。
(3)はりに作用する最大応力
はりに作用する曲げ応力は,曲げモーメント,中立軸(断面の図心を通る軸,均一の素材で作られている場合は図心=重心になります)からの距離,断面二次モーメントとして,と表されます。これは部材のどの断面をみているか,また同じ断面でも中立軸からの距離によって変わりますが,断面が常に同じ形である場合は定数とみなせるので,積を最大にすることを考えればよいです。加えて,とは独立に選べるので,それぞれの取りうる値の範囲を調べればの最大値がわかります。
まず,の取りうる範囲を考えてみましょう。(2)よりのときは0なので,残りののときを考えます。の様子を探るためにについて平方完成をすると,
となり,これは頂点で上に凸の放物線なので,の範囲では最大値,最小値を取ります。よって全体では, の値を取ることがわかりました。
次にの取りうる範囲を考えると,断面は一辺の正方形となっており,中立軸は正方形を二分するようにちょうどまんなかに存在しているので,はの値を取ります。
最後にを求めましょう。断面二次モーメントは断面領域をとするとと表せ,被積分式がのみに依存しているので,横に細長く正方形を細かく切って積分すると求められます。領域の積分をy軸方向の積分に変換すると, で,積分範囲はなので,
となります。これを計算すると,の値を取ることが分かり,これはのみに依存する定数です。
これでパーツはそろったので,あとはうまく組み合わせましょう。との範囲で最大になるは,のときです。これはちょっと感覚的ですが,が確定しているので,ももできるだけ負に大きく振ったほうが積が大きくなるからという理由からです。というわけで,も加味すると,
とわかりました。
(4)はりのたわみ
はりのたわみときたら,たわみ曲線の基礎方程式
からスタートしましょう。はそれぞれ弾性率(ヤング率),断面二次モーメント,曲げモーメントです。または部材の座標におけるたわみを表し,一階微分したは座標におけるたわみ角を表します。

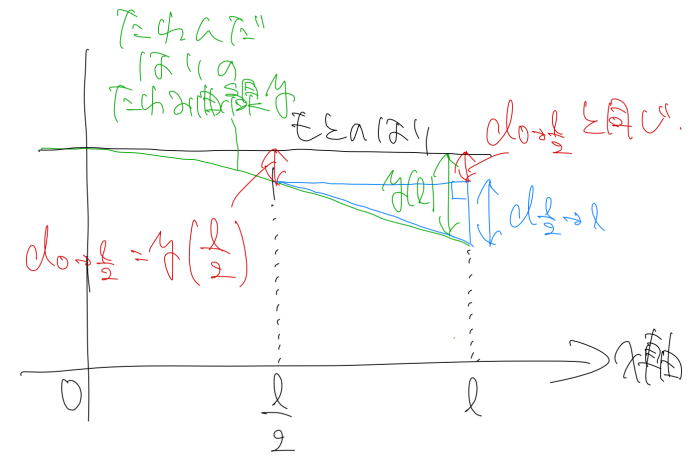

では,右端のたわみはどうやって求めればよいでしょうか。等分布荷重がかかっているところとかかっていないところで場合分けしてそれぞれのたわみ曲線を求めることで計算することもできますが,求めやすい地点と地点の変分を足し合わせていくことで求めることを考えてみましょう。今, でのたわみを基準としたときのでのたわみを,でのたわみを基準としたときのでのたわみをとします。以下の図を見てください。
はりがたわんで斜めになったので右端は未満になるはずですが,たわみははりの長さに対して微小であることが暗黙の了解なので無視しています。この図を見ると,であること,またとなることがよくわかりますね。
つづいて,右側の青色の線で囲まれた直角三角形に着目してみましょう。
はりに対して]の区間では曲げモーメントがかかっていないことからはりはこの区間ではまっすぐなので,方向への増分とでのはりの傾き,つまりがわかれば方向の増分であるが,という具合にわかります。
以上の議論より,右端のたわみはこのような式で求められることがわかりました。
よって固定端から等分布荷重がかかっている末端までの区間(]を満たす区間)でのと,でのが求まればこの問題を解くことが出来,これらはを2回積分すると,,の順で得ることが出来ます。実際に積分すると,
\begin{eqnarray*}
\displaystyle \frac{dy}{dx} &=& \int \frac{d^2y}{dx^2} = \int -\frac{M(x)}{EI} \\ &=& -\frac{1}{EI} \int -\frac{w_0}{2}x^2+\frac{w_0l}{2}x-\frac{w_0l^2}{8} \; dx \\ &=&
-\frac{1}{EI}\left(-\frac{w_0}{6}x^3 + \frac{w_0l}{4}x^2 - \frac{w_0l^2}{8}x\right) + C_1
\end{eqnarray*}
積分の不定性により積分定数が生まれるので,どこかしら自明な箇所を特殊解として取ってくる必要があります。今回の場合は,固定端でたわみ,たわみ角が生じないことから,でが特殊解になり,これを代入するとが得られます。したがって,
\begin{eqnarray*}
\displaystyle \frac{dy}{dx} =
-\frac{1}{EI}\left(-\frac{w_0}{6}x^3 + \frac{w_0l}{4}x^2 - \frac{w_0l^2}{8}x\right)
\end{eqnarray*}
(数式の表示の都合でうまく着色できなかったんですけど,書くべき大事なことです)
となります。再びこれを積分すると,
\begin{eqnarray*}
\displaystyle y &=& \int \frac{dy}{dx} \\ &=& -\frac{1}{EI} \int \left(-\frac{w_0}{6}x^3 + \frac{w_0l}{4}x^2 - \frac{w_0l^2}{8}x\right) \\ &=& -\frac{1}{EI}\left(-\frac{w_0}{24}x^4 + \frac{w_0l}{12}x^3 -\frac{w_0l^2}{16}x^2\right) + C_2
\end{eqnarray*}
となり,同様にでが特殊解になり,これを代入するとが得られます。したがって,
\begin{eqnarray*}
\displaystyle y &=&-\frac{1}{EI}\left(-\frac{w_0}{24}x^4 + \frac{w_0l}{12}x^3 -\frac{w_0l^2}{16}x^2\right)
\end{eqnarray*}
(ここも書くべき大事なことです)
となるので,あとは式に注意深く代入しましょう。
\begin{eqnarray*}\displaystyle y(l) &=& y\left(\frac{l}{2}\right) + \frac{l}{2} \cdot \left . \frac{dy}{dx}\right|_{x=\frac{l}{2}} \\ &=& \frac{w_0l^4}{128EI} + \frac{l}{2} \cdot \frac{w_0l^3}{48EI} \\ &=& \frac{7w_0l^4}{384EI}
\end{eqnarray*}
(大事なことです)
となりますが,は与えられている文字でないので,を代入するのをお忘れなく。答えはとなります。
大問2 熱応力
熱膨張による不静定問題です。熱膨張の類題を解いたことがあって,流れを把握していれば,難しすぎて解けないよと手が止まってしまう問題ではありません。こんな偉そうなこといってて本番一文字もかけなかったのは内緒
大問3 丸棒のねじり
それぞれの問題同士にあまり関連性がなく,どちらかというと小問集合のような感じの大問です。特に(2)は頻出なので,ぜひ押さえておきたいです。
(1)荷重による底面の変位
(2)トルクによる最大せん断応力
(3)丸棒に作用する最大の最大主応力
